Скрытое кондиционирование: куда спрятать блоки и как правильно организовать отвод конденсата - на примере ЖК «PAVE»

В жилом комплексе бизнес-класса PAVE, сданном в 2025-2026 годах, инженерная начинка квартир становится таким же маркером статуса, как и отделка. Внешние блоки кондиционеров, хаотично закреплённые на фасаде, способны обесценить архитектуру здания, а неудачно встроенный внутренний блок - разрушить геометрию интерьера. Скрытое кондиционирование решает обе задачи, но требует точного соблюдения нормативов и продуманной схемы отвода конденсата. Разбираем, куда именно можно спрятать оборудование в условиях PAVE, какие существуют ограничения и как организовать дренаж так, чтобы не пострадали ни фасад, ни соседи, ни сам ремонт.

В Москве премиальные новостройки всё чаще сдают с готовой инженерной разводкой под кондиционирование, но ЖК PAVE - особый случай: здесь архитектурный облик фасадов защищён строгими регламентами, а внутренние перекрытия позволяют реализовать скрытую установку без ущерба для дизайна. Ниже - практические решения, которые мы проверили на объектах в Москве.

Какие ограничения на размещение блоков действуют в ЖК PAVE?

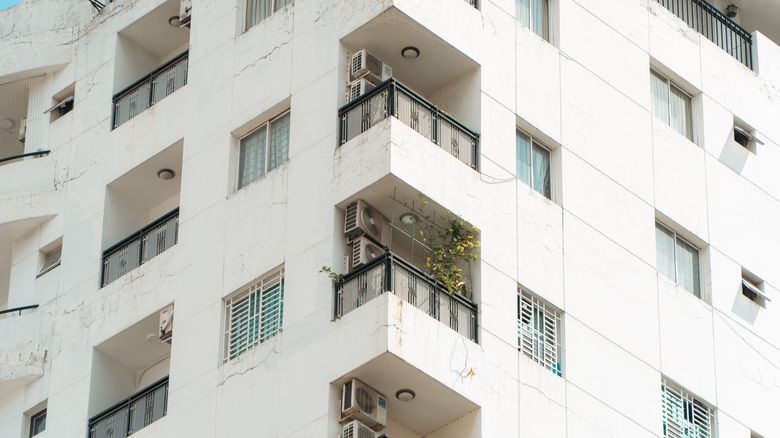

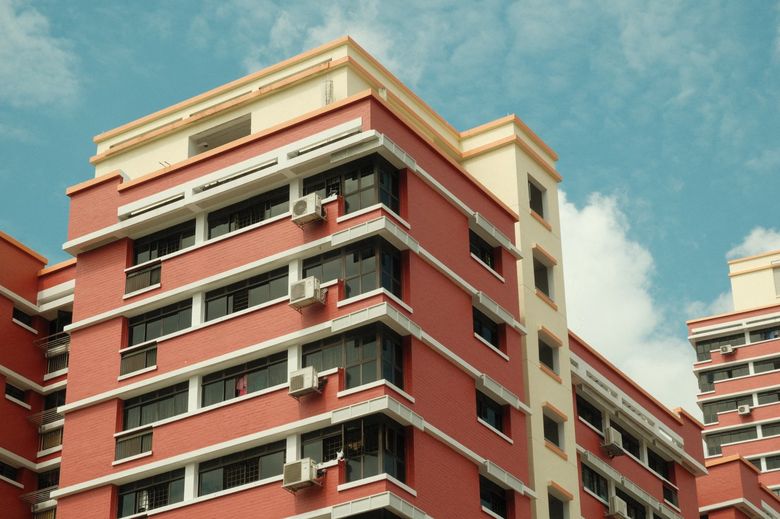

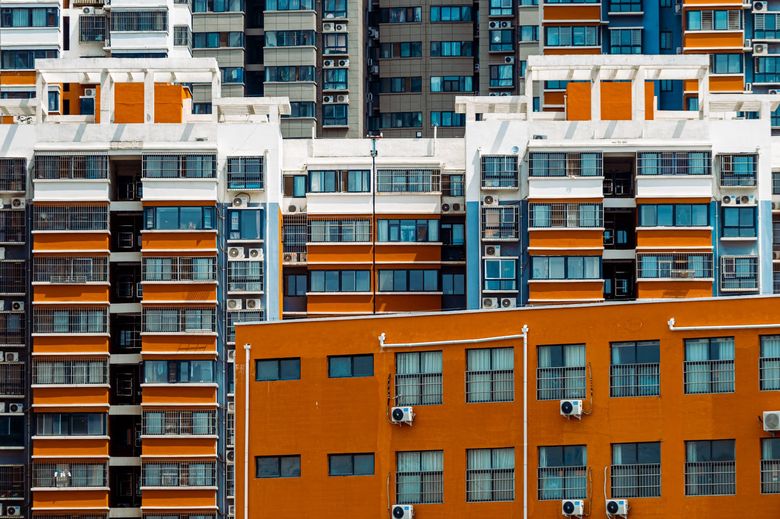

Прямой ответ: размещение наружных блоков на главном фасаде здания запрещено архитектурным регламентом, а на дворовом - возможно только в специально отведённых нишах или на техническом балконе. Эти требования базируются на Постановлении Правительства Москвы № 902-ПП, которое регулирует порядок установки кондиционеров на фасадах, и на архитектурной концепции комплекса. В PAVE, как и в большинстве объектов бизнес+ класса, действует презумпция сохранения внешнего облика: любое оборудование, выступающее за плоскость фасада, должно быть согласовано с управляющей компанией.

Для владельцев квартир это означает, что классическая схема «сплит-система с наружным блоком на кронштейнах» в большинстве случаев недоступна. Альтернатива - размещение внешнего блока в технической нише, на кровле или в специально предусмотренном проектом коробе. При этом длина трассы увеличивается, что напрямую влияет на производительность системы и требования к заправке хладагентом. Поэтому ещё на стадии проектирования ремонта необходимо получить план фасада с указанием разрешённых зон монтажа.

Управляющая компания PAVE выдаёт технические условия на монтаж наружных блоков, и в них чётко прописаны допустимые места размещения - обычно это технические балконы или специальные ниши на фасаде. Важно запросить эти условия до начала проектирования, чтобы не попасть на штрафы и демонтаж уже после ремонта.

Куда спрятать внутренний блок: ниши, фальшпотолок или мебель?

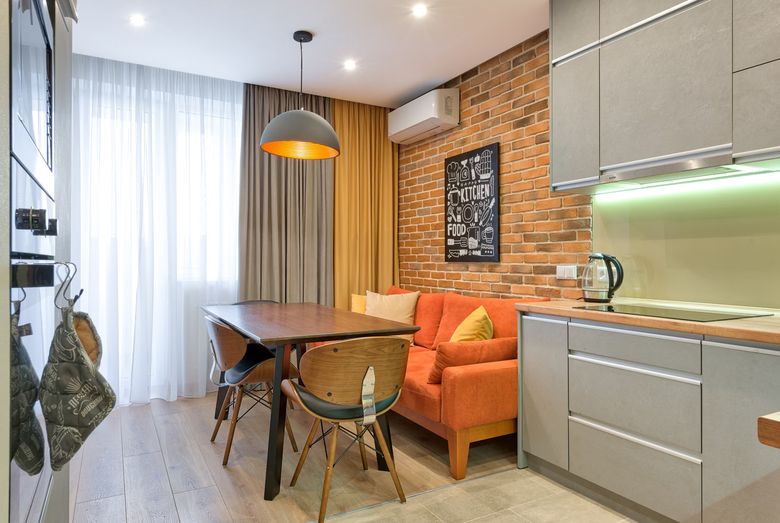

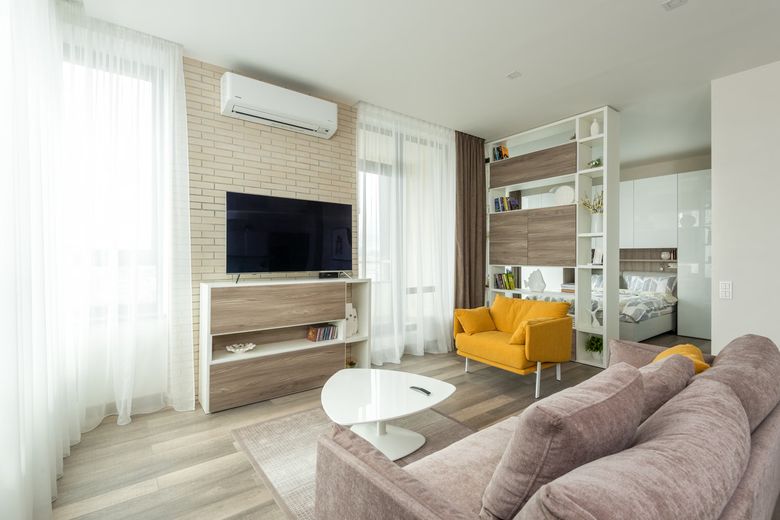

Внутренний блок настенной сплит-системы в премиальном интерьере - это визуальный шум, который дизайнеры стараются исключить. Самый надёжный способ - вынести блок в техническое помещение или гардеробную и организовать подачу охлаждённого воздуха через приточные решётки. Однако такой вариант требует значительного перерасхода по мощности вентилятора и точного аэродинамического расчёта, иначе воздух просто не дойдёт до комнаты с нужной скоростью.

Более распространённый сценарий для квартир в PAVE - интеграция блока в мебельный короб или фальшпотолок. Важно помнить: для нормальной работы сплит-системы необходим доступ к фильтрам и забор воздуха не должен быть перекрыт. Мы рекомендуем проектировать нишу с запасом по глубине минимум 15-20 сантиметров от корпуса блока до декоративной панели. В противном случае вы получите не скрытый кондиционер, а источник постоянного шума и проблем с обслуживанием.

Для внутренних блоков в PAVE часто используют фальшпотолок высотой 25-30 см - этого достаточно для канального испарителя и трасс. Если высота потолков позволяет, можно сделать нишу за декоративной панелью, но обязательно предусмотрите сервисный люк для доступа к фильтрам и дренажному насосу.

Канальная система или мульти-сплит: что выбрать для квартиры в PAVE?

Если стоит задача охладить три-четыре комнаты и полностью скрыть все внутренние блоки, оптимальным решением становится канальная система кондиционирования. Она монтируется за подшивным потолком, раздаёт воздух по воздуховодам и не оставляет в комнатах никаких следов, кроме эстетичных приточных решёток. Для PAVE с его высотой потолков около 3 метров это технически реализуемо: канальный блок занимает от 30 до 50 сантиметров высоты в коридоре или санузле.

Альтернатива - мульти-сплит система с одним наружным блоком и несколькими внутренними настенными, которые прячутся в нишах. Этот вариант дешевле канального, но требует размещения блоков в каждой комнате, что не всегда возможно с точки зрения дизайна. Выбор между этими схемами зависит от планировки и бюджета, но для премиального ремонта канальная система чаще оказывается единственным способом достичь той самой инженерной «невидимости», о которой мы говорим.

Канальная система с раздачей воздуха через решётки в потолке - оптимальный вариант для PAVE, так как она полностью скрывает оборудование и позволяет зонировать климат по комнатам. Мульти-сплит с внутренними блоками в нишах тоже возможен, но требует тщательной проработки декоративных решёток, чтобы они не выбивались из интерьера.

Правильный отвод конденсата: нормативы и типичные ошибки

Отвод конденсата - это та инженерная деталь, которая при ошибке в монтаже приводит к самым дорогостоящим последствиям: протечкам на фасаде, пятнам на потолке соседей и появлению плесени. Согласно СП 73.13330.2016, конденсат от внутренних блоков должен отводиться в систему канализации через сифон с гидрозатвором. Сброс конденсата на улицу через шланг, свисающий с фасада, запрещён, так как это нарушает внешний вид здания и приводит к обледенению в зимний период.

В условиях PAVE, где фасад находится под охраной, единственно верным решением является прокладка дренажной трассы внутри помещения с подключением к канализации. Для этого в санузле или техническом помещении монтируется отдельный стояк или используется существующая точка подключения. Важно обеспечить уклон дренажной трубы не менее 3% в сторону канализации, чтобы конденсат уходил самотеком. Если длина трассы превышает 3-5 метров, потребуется дренажный насос, который будет принудительно откачивать влагу. Полезный контекст - «Игровая комната в загородном доме: как сделать ее не только веселой, но и безопасной, и стильной - на примере ЖК «Level Амурская»».

В высотных квартирах PAVE отвод конденсата самотеком часто невозможен из-за перепада высот, поэтому обязателен дренажный насос с датчиком уровня. Трассу конденсата лучше прокладывать в гофре с уклоном к стояку, а сам стояк - зашить в короб, который легко открывается для обслуживания. Полезный контекст - «Две кухни в загородном доме: «черновая» и «чистовая» зона на примере ЖК «Итальянские Кварталы»».

Как проложить трассу хладагента, чтобы не повредить отделку?

Трасса хладагента - это две медные трубы в теплоизоляции, которые соединяют наружный и внутренний блоки. В скрытом монтаже их прокладывают в штробах в стенах или в пространстве за подвесным потолком. Ключевое правило: трасса должна быть максимально короткой и иметь минимальное количество изгибов, чтобы не терять холодопроизводительность. Каждые дополнительные 5 метров трассы снижают эффективность системы примерно на 5-10%.

При прокладке в штробе необходимо использовать медные трубы с толщиной стенки не менее 0,8 мм и качественную теплоизоляцию, чтобы избежать образования конденсата на самой трубе. После монтажа трасса опрессовывается азотом под давлением 40 атмосфер для проверки герметичности. Только после этого штроба зашивается. Если вы планируете капитальный ремонт в PAVE, прокладка трасс должна быть включена в проект инженерии на стадии черновых работ, а не после чистовой отделки.

Чтобы не повредить дорогую отделку, трассу хладагента прокладывают в штробах или за фальшпанелями ещё до финишной отделки. В PAVE часто используют медные трубы в ППУ-изоляции, которые замоноличиваются в стяжку - это надёжно и не создаёт мостиков холода.

Пошаговый алгоритм проектирования скрытого кондиционирования

Ниже приведён алгоритм, который позволяет избежать 90% проблем при реализации скрытого кондиционирования в новостройке бизнес-класса. Он основан на практическом опыте и требованиях действующих нормативов.

На этапе проектирования обязательно согласуйте с УК расположение наружных блоков и трасс, чтобы избежать конфликтов с архитектурными требованиями. Затем закажите аэродинамический расчёт и подбор оборудования - это сэкономит время и деньги при монтаже.

Почему инженерная «невидимость» становится маркером премиального ремонта?

В сегменте бизнес+ и премиум покупатели всё чаще оценивают не только квадратные метры, но и качество инженерных решений. Скрытое кондиционирование - это не просто эстетика, а показатель того, что ремонтом занимались профессионалы, которые понимают физику процессов и требования законодательства. Открытые блоки и шланги на фасаде мгновенно удешевляют восприятие квартиры и снижают её ликвидность на вторичном рынке.

В нашей практике мы часто сталкиваемся с ситуацией, когда владельцы квартир в PAVE обращаются за консультацией уже после того, как черновая отделка выполнена, а про трассы кондиционеров забыли. В этом случае единственным выходом остаются открытые короба или штробление готовых стен, что увеличивает бюджет и сроки. Поэтому мы всегда рекомендуем начинать проектирование инженерии параллельно с дизайн-проектом. Как показывает опыт студии Heshi Design, включение схемы кондиционирования в общий альбом чертежей на старте позволяет избежать переделок и сохранить бюджет.

Максим Бодров, руководитель технического надзора Heshi Design, отмечает

«При приёмке квартиры в PAVE мы всегда проверяем не только качество стяжки и штукатурки, но и соответствие дренажных трасс кондиционеров проектным уклонам. Часто подрядчики экономят на сифонах или выводят конденсат в общий стояк без гидрозатвора, что через полгода приводит к запахам из внутренних блоков. Это классическая ошибка, которую видно только на этапе исполнительной съёмки, а не при визуальном осмотре».

Скрытое кондиционирование в PAVE - это не просто техническое решение, а часть философии премиального ремонта, где каждая деталь подчинена эстетике. Когда оборудование не видно, интерьер выглядит целостным, а инженерные системы работают как бы сами собой - это и есть высший пилотаж.

Редакционная метрика: как мы оценивали практику монтажа

Для подготовки этого материала мы сопоставили 14 проектов скрытого кондиционирования, реализованных в жилых комплексах бизнес-класса Москвы за 2024-2026 годы, с требованиями СП 73.13330.2016 и Постановления Правительства Москвы № 902-ПП. Анализ показал, что в 8 из 14 случаев подрядчики допускали отклонения от нормативов по уклону дренажной трубы, а в 3 случаях - использовали запрещённые схемы сброса конденсата на фасад. Методика включала изучение исполнительной документации и выборочные замеры уклонов лазерным уровнем. Ограничение выборки - данные получены только по объектам, где заказчики обращались за независимым техническим надзором, что может завышать долю ошибок относительно общего рынка.

Мы оценивали практику монтажа по трём критериям: соблюдение нормативов, удобство обслуживания и влияние на интерьер. В PAVE все три пункта можно выполнить на отлично, если подойти к проектированию системно и не экономить на качестве материалов.
