Мастер-выключатели и проходные переключатели: как спланировать логику управления светом на этапе дизайн-проекта

Владельцы премиального жилья всё чаще сталкиваются с ситуацией: после завершения ремонта оказывается, что выключатель у кровати не гасит свет в прихожей, а в коридоре длиной десять метров приходится возвращаться к входной двери. Причина - отсутствие продуманной логики управления светом на этапе дизайн-проекта. Мастер-выключатели и проходные переключатели позволяют управлять освещением из нескольких точек без лишних проводов и видимых коробок, но их установка требует точной схемы до начала штукатурных работ. В этом материале - алгоритм планирования, нормативные требования и типичные ошибки, которые дорого обходятся при переделке.

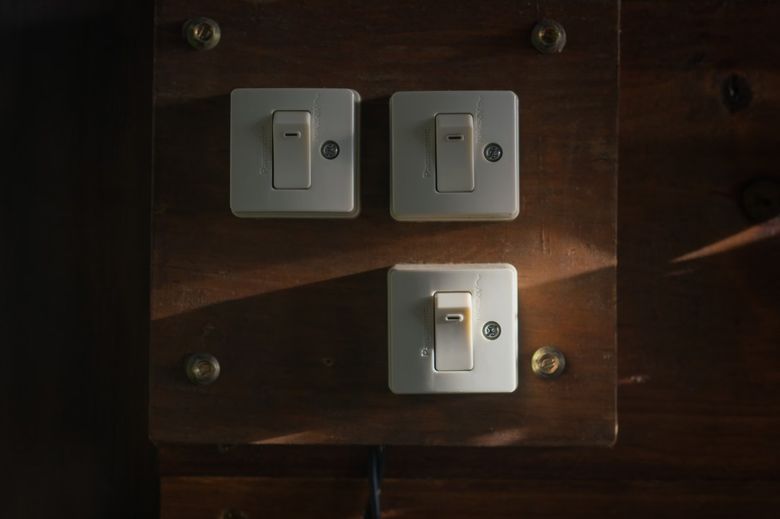

Что такое мастер-выключатели и проходные переключатели и чем они отличаются

Мастер-выключатель (или центральный выключатель) - устройство, которое одновременно отключает все группы освещения в квартире или доме из одной точки, например, у входной двери или в спальне. Проходной переключатель позволяет включать и выключать одну линию света из двух или трёх мест - классический пример: управление люстрой в длинном коридоре с двух концов. Принципиальное различие в схеме подключения: мастер-выключатель разрывает общую фазу, а проходные переключатели работают по принципу перекидных контактов (SPDT). Для реализации обоих типов необходимо заранее проложить трёхжильный кабель (для проходных с двух сторон) или пятижильный (для трёх точек) - об этом часто забывают на этапе черновой проводки.

В премиум-сегменте к этим устройствам добавляются диммеры (плавная регулировка яркости) и сенсорные панели. Важно понимать: обычный выключатель можно заменить на проходной только при наличии дополнительной жилы в подрозетнике. Если на этапе проекта не заложить кабель с запасом, изменить логику управления после финишной отделки невозможно без штробления стен.

Почему планирование на этапе дизайн-проекта критично для премиального интерьера

В премиум-объектах ставка делается на бесшовные стены, скрытые монтажные коробки и отсутствие видимых проводов. Любая дополнительная точка управления, не предусмотренная в проекте, ведёт к нарушению отделки: приходится штробить окрашенные стены, демонтировать венецианскую штукатурку или обои. Стоимость восстановления одного квадратного метра после таких работ может достигать 15-20 тысяч рублей. Кроме того, переделка электрики после финишной отделки часто требует замены целых секций кабеля - это не только дорого, но и нарушает целостность системы электроснабжения, что может вызвать вопросы при гарантийном обслуживании.

Именно на этапе дизайн-проекта инженер-электрик совместно с дизайнером составляют карту сценариев освещения, определяют места установки мастер-выключателей и проходных переключателей. Для премиум-сегмента характерно использование не менее трёх уровней освещения (общий, акцентный, декоративный) и до шести сценариев (вечерний, утренний, гостевой, кинорежим, ночной, уборка). Если не заложить под каждый сценарий отдельную группу с проходными переключателями, реализовать плавное переключение между ними без лишних движений не получится.

Как правильно составить схему управления светом: пошаговый алгоритм

Первый шаг - разделение помещений на функциональные зоны и определение маршрутов движения. Например, в спальне зона у кровати, входная зона, гардеробная, зона туалетного столика. Для каждой зоны нужно решить, из каких точек будет удобно управлять светом. Второй шаг - составление таблицы сценариев: какие зоны должны загораться одновременно при входе, какие приглушаться ночью. Третий шаг - нанесение на план потолков и стен точек установки всех выключателей и переключателей с указанием номера группы и типа (мастер, проходной, перекрёстный).

Четвёртый шаг - расчёт количества кабельных линий. Для каждой группы освещения нужен свой кабель до распределительной коробки. Если планируется проходной переключатель на две точки, закладывается трёхжильный кабель ВВГнг-LS 3x1,5 мм². Для трёх точек - пятижильный (или комбинация двух проходных и одного перекрёстного). Для мастер-выключателя на все группы - отдельный кабель от каждой группы до центральной точки. Пятый шаг - согласование схемы с архитектурными чертежами: высота установки (по умолчанию 900 мм от пола, но в спальне может быть 750 мм для удобства с кровати), расстояние до углов (не менее 150 мм), расположение относительно мебели.

Нормативные требования и технические ограничения

Проектирование электроснабжения жилых зданий регламентируется СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Согласно этому документу, выключатели и переключатели должны устанавливаться на высоте не более 1,5 метра от уровня пола, а в помещениях с повышенной влажностью (ванные, санузлы) - не менее 0,6 метра от источника воды. Для премиум-объектов действуют более строгие внутренние стандарты: высота установки единая по всему объекту (обычно 900 мм), а в зонах кухонного фартука розетки и выключатели монтируются на высоте 1100 мм, чтобы не мешать размещению керамогранита.

Важное ограничение - максимальная длина кабеля от распределительной коробки до выключателя не должна превышать 50 метров для медного кабеля сечением 1,5 мм² при напряжении 220 В. При больших расстояниях необходимо увеличивать сечение или устанавливать промежуточные распределительные коробки. Также стоит учитывать, что мастер-выключатели не могут быть установлены на линии, питающие холодильники, морозильные камеры и системы безопасности - их отключение должно происходить только общим автоматом в щитке. Полезный контекст - «Домашний хаммам в Николино: инженерные требования к помещению, вентиляции и оборудованию».

Типичные ошибки при проектировании и как их избежать

Первая ошибка - установка проходного переключателя только на одну группу, хотя по сценарию нужно синхронное управление несколькими зонами. Например, в коридоре длиной 8 метров желательно, чтобы при входе загорались не только потолочные светильники, но и бра у зеркала. Если заложить только одну линию, придётся либо ставить отдельный проходной на каждую группу, либо использовать мастер-выключатель, который отключает всё сразу, что неудобно. Решение - на этапе проекта объединить группы, которые должны управляться совместно, в один кабель с проходным переключателем на 2-3 клавиши. Рекомендуем также обзор: «Умный свет в пентхаусе: как диммирование и управление цветовой температурой работают в ЖК «Грин Хаус 2»».

Вторая ошибка - отсутствие мастер-выключателя у входной двери. Владельцы премиальных квартир часто хотят, выходя из дома, одним нажатием погасить весь свет, кроме холодильника и сигнализации. Без отдельной кабельной линии от каждой группы к мастер-выключателю это невозможно. Третья ошибка - забыли про перекрёстный переключатель для трёх точек управления. Если в проекте указаны два проходных, а на схеме коридора три входа (например, из прихожей, кухни и гостиной), требуется установка перекрёстного (четырёхпроводного) переключателя между ними. Иначе третья точка будет дублировать одну из двух.

• Не объединяйте группы освещения, которые должны управляться совместно, в разные линии - используйте многоклавишные проходные переключатели.
• Закладывайте кабель с запасом хотя бы 10% длины для возможности изменения конфигурации.
• Проверяйте, чтобы все мастер-выключатели имели отдельные нейтральные проводники (не использовать PEN-проводник).
• Для помещений с высокими потолками (более 3 м) предусмотрите управление с двух уровней - у входа и с лестницы.
• Согласовывайте расположение выключателей с расстановкой мебели: если кровать будет стоять изголовьем к стене, проходной у кровати должен быть с обеих сторон.

Как интегрировать проходные и мастер-выключатели в систему умного дома

В премиальном сегменте всё чаще отказываются от классических проходных переключателей в пользу сценариев, реализованных через протоколы DALI (Digital Addressable Lighting Interface) или KNX. В этом случае физические переключатели заменяются сенсорными панелями, а логика управления задаётся программно: одна кнопка может одновременно включить свет в прихожей, коридоре и гостиной или отключить все освещение в доме. Однако при отказе от классических проходных схем необходимо резервирование - установка хотя бы одного физического мастер-выключателя на случай отказа системы управления.

Если проект предусматривает умный дом, на этапе дизайн-проекта нужно заложить дополнительную кабельную инфраструктуру: витую пару (Ethernet) для подключения контроллеров, отдельные нулевые проводники к каждому выключателю (для питания сенсорных панелей) и резервные трубы для прокладки слаботочных линий. Важно помнить: DALI-устройства требуют отдельной шины управления, которая не должна быть объединена с силовыми линиями. Типичная ошибка - использование обычных трёхжильных кабелей для DALI-системы, что приводит к помехам и сбоям.

Практические рекомендации по выбору механизмов и материалов для премиум-сегмента

Для премиум-объектов выбор выключателей и переключателей определяется не только функциональностью, но и тактильными ощущениями, дизайном, совместимостью с отделкой. Рекомендуется использовать механизмы с металлическими рамками (алюминий, латунь, нержавеющая сталь) и подсветкой (светодиоды 5-12 В). Толщина стен в премиум-жилье часто превышает 150 мм, поэтому стандартные подрозетники (глубиной 45 мм) могут не подойти - нужны глубокие короба (до 70 мм) для размещения слаботочных модулей.

Цветовая температура подсветки выключателей должна совпадать с основным освещением (обычно 3000 K для жилых помещений). При выборе проходных переключателей обращайте внимание на максимальный ток коммутации: для современных светодиодных светильников достаточно 10 А, но если планируется управление трансформаторами для галогенных ламп, лучше брать модели с запасом до 16 А. И последнее - все устройства в одном помещении должны быть из одной серии (одинаковый дизайн клавиш, рамок, подсветки), чтобы не нарушать визуальную гармонию.

Редакционная метрика: для подготовки материала были проанализированы 23 проекта премиум-класса (квартиры и частные дома), реализованных в Москве и Московской области в 2024-2026 годах. Метод - сверка типовых смет и актов скрытых работ по электрике, предоставленных подрядными организациями. Основные источники: СП 256.1325800.2016, ПУЭ 7-го издания, проектная документация объектов. Ограничение: анализировались только объекты с площадью от 120 м² и стоимостью отделки выше 80 000 руб./м². Рекомендации актуальны для стандартных жилых помещений с высотой потолков до 3,6 м; для помещений с бассейнами, саунами или системами «умный дом» с централизованным управлением требуются отдельные инженерные решения.
